teleskopierbare Einbaugarnituren

HIGHLIGHTS

Kuppelmuffe

• Bohrungen und Langlöcher werden vor dem Beschichten eingebracht
→ die gesamte Bauteilkontur ist mit einer gleichmäßigen Korrosionschutzschicht versehen

Kuppelmuffe-Hausanschluss

• Hausanschluss-Kuppelmuffe mit Langloch
→ eine fehlende maßliche Definition der Armaturenspindel kann ausgeglichen werden

Kuppelmuffe-Netzanschluss

• Netzanschluss-Kuppelmuffe mit versetzten Bohrungen
→ Bohrung 1 nach Maßvorgaben aus dem DVGW-Arbeitsblatt GW 336-1
→ Bohrung 2 (als Alternative für abweichenden Spindelbohrungen) ist in der Höhenlage leicht versetzt

• Bohrung auf der Gestängeseite nach dem DVGW Arbeitsblatt GW 336-1

Drehdurchführung

Kugellager-Drehdurchführung

Kugellager

Einleger-Drehdurchfühtung

metallischer Einleger für das Andocken (Magnetismus) von Leckortungstechnik

Dichtelement-Drehdurchführung

Dichtelement aus TPE in der Führungshülse der Hausanschluss-EBG

Vierkantschoner aus Zink

Vierkantschoner-kein-Rotrost

keine Rotrost-Korrosion

Abdichtung-Vierkantschoner

Durch die hohe Passgenauigkeit/ Formschlüssigkeit zwischen Gestängevierkant – Außenkontur und Vierkantschoner - Innenkontur ist eine optimale Drehmoment-Kraftübertragung zur Armatur gegeben. Die glatte Außenkontur/ Oberfläche des Vierkantschoners ermöglicht eine optimale Abdichtung gegenüber der Abdeckkappe des Schutzrohrsystems.

Vierkantschoner-KTL-Beschichtung

Vierkantschoner aus Zink mit KTL-Beschichtung zur Eliminierung der Weißrostbildung

Auszugsicherung

Auszugssicherung-Modell-34-und-36 Bremse-Modell-34-und-36

Verspannung zur Optimierung der Leckortung:

•2 -fache thermische Trennstelle
• 2-fache elektrische Trennstelle
• Gestängezentrierung als Voraussetzung für späteren Lotrechten Einbau
• mit Federkraft beaufschlagtes, diagonal wirkendes Brems- u. Auszugssicherungssystem
• Verspannung der Gestängekomponenten zur Optimierung der Leckortung
• stufenlose, selbsthemmende Höheneinstellung

Auszugsicherung-Modell-35-und-37 Bremse-Modell-35-und-37

mechanische Baugruppe

• mit Federkraft beaufschlagtes, quer zur Längsachse wirkendes Bremsystem mit oberflächenschützenden Kunststoff-Gleitelementen
• stufenlose, selbsthemmende Höheneinstellung

Transportsicherung

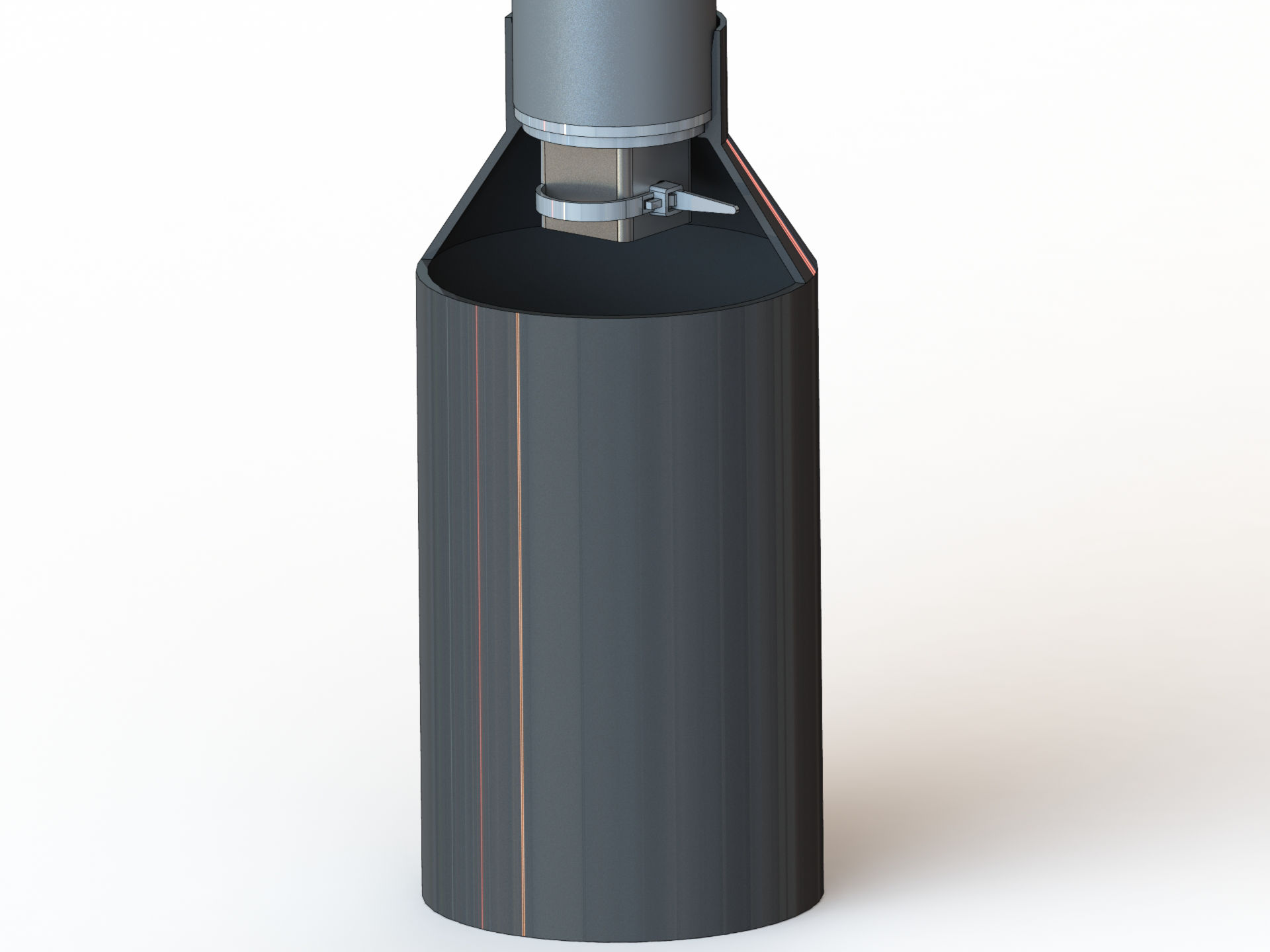

Sicherung-Kabelbinder

• Sicherungselement (werkzeuglos lösbarer Kabelbinder) gegen das unbeabsichtigte Trennen von Schutzrohr- und Gestängesystem
• von der Montage des Kupplungssatzes ist das Sicherungselemente zu entfernen. Bewegen/ Ziehen Sie zuerst das Gestängeende inkl. Sicherungselement aus den Bereich der Schutzrohrglocke

Schlüsselstange

Gestänge

• seit 01.01.2018 werden die Schoenborner EBG-Gestängesysteme mit höherfesten Quadratrohren aus S350GD gefertigt
• Zusammenarbeit mit dem Stahlwalzwerk wurden Quadratrohrquerschnitte entwickelt
• keine Handelsware zur sonstigen Verwendung, z.B. im Stahlbau
• auf die Verwendung zur Drehmomentübertragung abgestimmt und mit sehr hoher Passgenauigkeit gefertigt

 S235S350
Streckgrenze Re ≥235Mpa≥350Mpa
Zugfestigkeit Rm ≥360 MPa≥420 MPa
 Bruchdehnung A80 ≥18 %≥16 %

DATENBLATT

ARMATURENTYP/ SPINDELVIERKANT

ROHRDECKUNG IN M

GESTŽÄNGELĎNGE IN M

ARTIKELNR.

Hausanschlussarmatur
(HAA)
mit Spindelvierkant
12mm
0,75 - 1,000,46 - 0,73ETK0.24
1,00 - 1,500,71 - 1,22ETK0.31
1,15 - 1,800,86 - 1,52ETK0.33
1,60 - 2,701,31 - 2,42ETK0.36
Netzarmatur
DN 40/50
mit Spindelvierkant
14mm
0,85 - 1,050,43 - 0,65ETK1.22
1,05 - 1,500,66 - 1,11ETK1.30
1,25 - 1,900,86 - 1,52ETK1.33
1,70 - 2,801,31 - 2,42ETK1.36
Netzarmatur
DN 65/80
mit Spindelvierkant
17mm
0,85 - 1,100,43 - 0,65ETK2.22
1,10 - 1,550,66 - 1,11ETK2.30
1,20 - 1,800,78 - 1,35ETK2.32
1,75 - 2,851,31 - 2,42ETK2.36
Netzarmatur
DN 100/150
mit Spindelvierkant
19mm
0,95 - 1,150,41 - 0,62ETK3.21
1,15 - 1,550,61 - 1,02ETK3,29
1,30 - 1,900,78 - 1,35ETK3.32
1,85 - 2,951,31 - 2,42ETK 3.36
Netzrarmatur
DN 175/200
mit Spindelvierkant
24mm
1,00 - 1,200,37 - 0,54ETK4.18
1,20 - 1,500,54 - 0,88ETK4.27
1,35 - 1,850,71 - 1,22ETK4.31
1,75 - 2,651,11 - 2,02ETK4.35

ARMATURENTYP/ SPINDELVIERKANT

ROHRDECKUNG IN M

GESTŽÄNGELĎNGE IN M

ARTIKELNR.

Netzarmatur
DN 250/350
mit Spindelvierkant
27 mm
1,10 - 1,250,34 - 0,48ETK5.15
1,25 - 1,500,49 - 0,77ETK5.25
1,40 - 1,850,66 - 1,11ETK5.30
1,85 - 2,751,11 - 2,02ETK5.35
Netzarmatur
DN 400/450
mit Spindelvierkant
32mm
1,40 - 1,650,46 - 0,73ETK6.24
1,45 - 1,850,58 - 0,97ETK6.28
1,45 - 1,950,71 - 1,22ETK6.31
1,85 - 2,751,19 - 2,06ETK6.35
Netzarmatur
DN 500/600
mit Spindelvierkant
36mm
1,60 - 1,850,47 - 0,73ETK7.22
1,75 - 2,000,68 - 0,96ETK7.30
1,60 - 2,100,67 - 1,14ETK7.30
2,00 - 2,700,88 - 1,56ETK7.33
Netzarmatur
DN 700/800
mit Spindelvierkant
41mm
1,90 - 2,350,63 - 1,06ETK8.29
2,20 - 2,750,91 - 1,44ETK8.32
2,25 - 3,201,13 - 2,02ETK8.35
4,25 - 7,203,13 - 6,02ETK8.39

Gern senden wir Ihnen ein Angebot für Ihre individuelle Baulänge zu.

MONTAGE

Benötigte Montagewerkzeuge
• Hammer zum Einsetzen des Montagestiftes
• Stifttreiber 5mm zum evtl. Lösen der Stiftverbindung



Vorbereitung
• benötigte Rohrdeckung (RD) feststellen und Nennweite der Armatur überprüfen
• realisierbare Gestängelänge (GL) mit Einbausituation vergleichen
• falls erforderlich Zubehörartikel auf Armatur montieren



Achtung
• EBG axial zur Armaturenspindel ausrichten, verfüllen und verdichten
• geeignetes Füllmaterial verwenden, möglichst verdichtungsfähigen Sand bzw. Kies
• auf genügend Freiraum zwischen Straßenkappe und Bedienvierkant achten (170mm +50/-80)
• auf zentrische Position der EBG innerhalb der Straßenkappe achten



Technische Änderungen vorbehalten. Bei Sonderformen kann es zu Abweichungen dieser Montageanleitung kommen.
