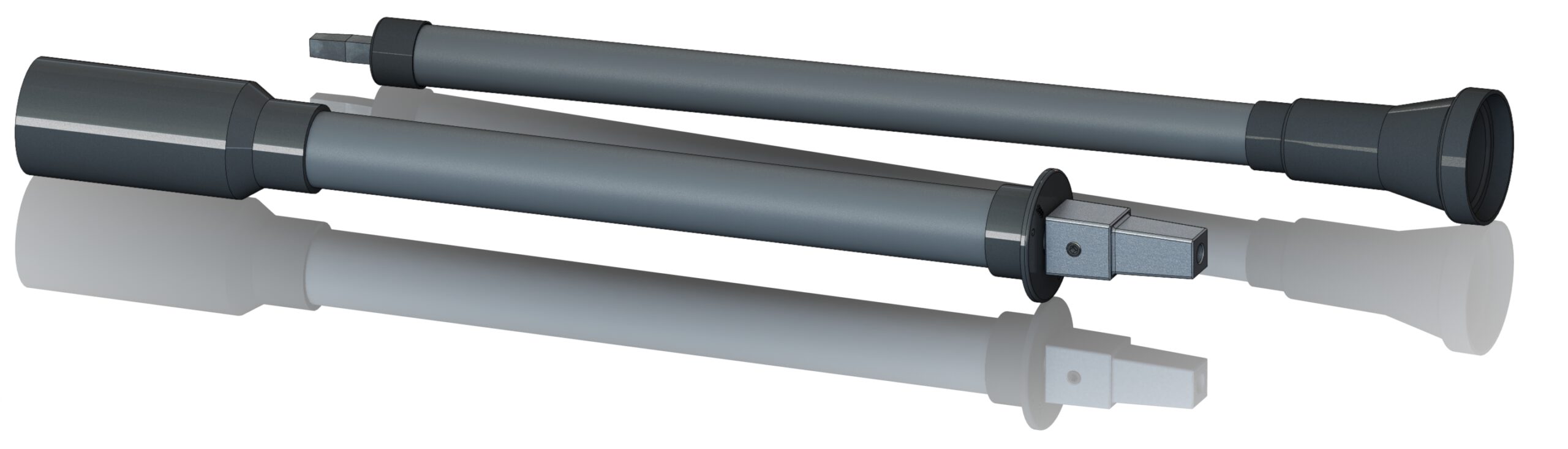

starre Einbaugarnituren

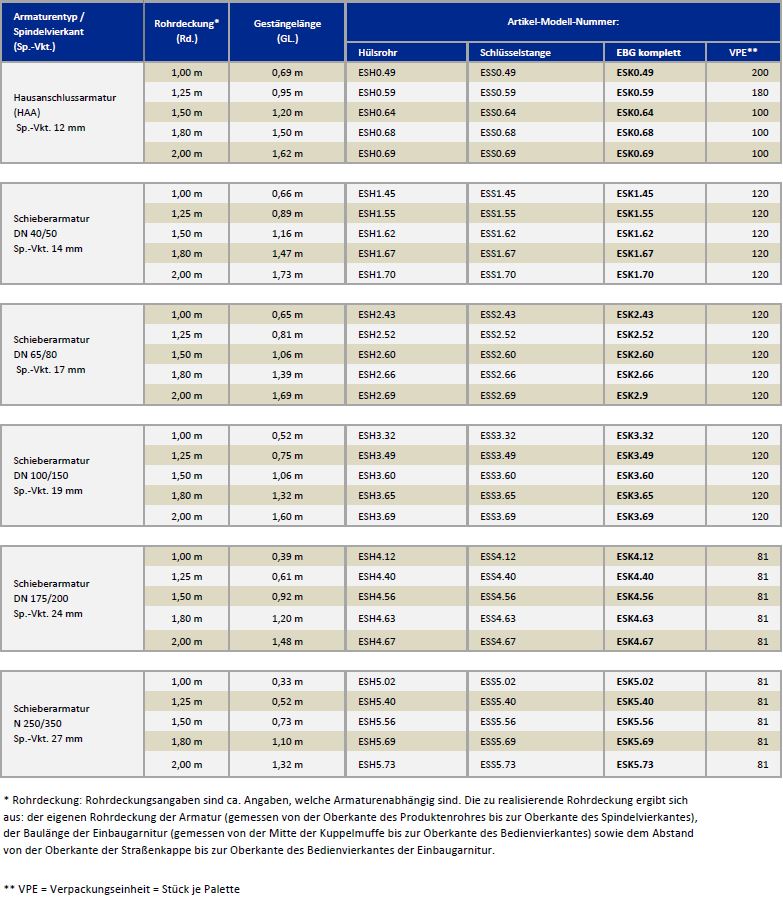

ÜBERSICHT EBG’s

                                DATENBLÄTTER

                                (demnächst verfügbar)

Benötigte Montagewerkzeuge
• Hammer zum Einsetzen des Montagestiftes
• Stifttreiber 5mm zum evtl. Lösen der Stiftverbindung
• Inbusschlüssel 5mm zum Lösen des Gewindestiftes bei der Demontage und Montage des Vierkantschoners



Vorbereitung
• benötigte Rohrdeckung (RD) feststellen und Nennweite der Armatur überprüfen
• realisierbare Gestängelänge (GL) mit Einbausituation vergleichen
• falls erforderlich Zubehörartikel auf Armatur montieren



Achtung
• EBG axial zur Armaturenspindel ausrichten, verfüllen und verdichten
• geeignetes Füllmaterial verwenden, möglichst verdichtungsfähigen Sand bzw. Kies
• auf genügend Freiraum zwischen Straßenkappe und Bedienvierkant achten (170mm +50/-80)
• auf zentrische Position der EBG innerhalb der Straßenkappe achten



Technische Änderungen vorbehalten. Bei Sonderformen kann es zu Abweichungen dieser Montageanleitung kommen.
